高壓戶內外真空斷路器的基本結構
以下面高壓戶內外真空斷路器為例，闡明其結構與作業原理。

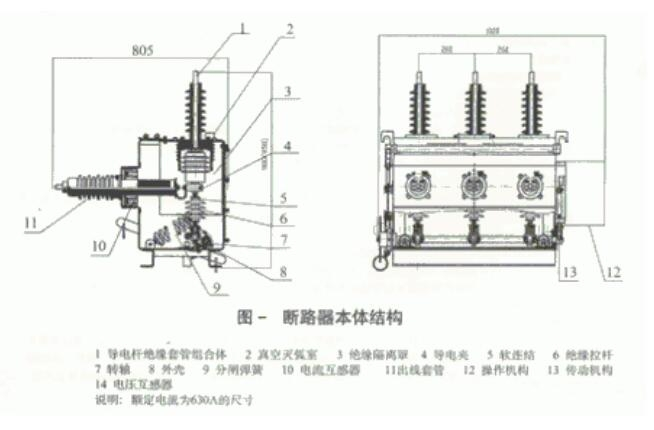

斷路器本體結構如圖一：
斷路器本體部分由導電回路，絕緣體系，密封件和殼體組成。全體結構為三相共箱式。其間導電回路由進出線導電桿，進出線絕緣支座，導電夾，軟聯接與真空滅弧室聯接而成。

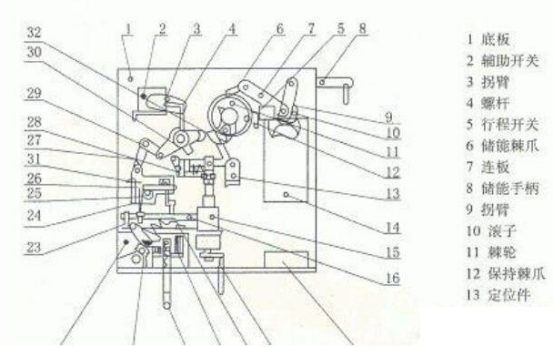

操作組織如圖二：
此組織為電動儲能，電動分合閘，一同具有手動功用。整個結構由合閘繃簧，儲能體系，過流脫扣器，分合閘線圈，手動分合閘體系，輔佐開關，儲能指示等部件組成。
高壓戶內外真空斷路器利用高真空中電流流過零點時，等離子體敏捷分散而平息電弧，結束堵截電流的目的。
動作原理
儲能進程：當儲能電機 14接通電源時，電機帶動偏疼輪翻滾，通過緊靠在偏疼輪上的滾子10帶動拐臂9及連板7搖擺，推進儲能棘爪6搖擺，使棘輪11翻滾，當棘輪11上的銷與儲能軸套32的板靠住往后，二者一同運動，使掛在儲能軸套上32上的合閘繃簧21拉長。儲能軸套32由定位銷13固定，堅持儲能狀況，一同，儲能軸套32上的拐臂推進行程開關5堵截儲能電機14的電源，并且儲能棘爪被抬起，與棘輪牢靠脫離。
合閘操作進程：當組織接到合閘信號后（開關處于斷開，已儲能狀況），合閘電磁鐵 15的鐵心被吸向下運動，拉動定位件13向逆時針方向翻滾，革除儲能堅持，合閘繃簧21帶動儲能軸套32逆時針方向翻滾，其凸輪壓動傳動軸套 30，帶動連板29及搖臂27運動，使搖臂27扣住半軸25，使組織處于合閘狀況。此刻，連鎖設備28鎖住定位件，使定位牛不能逆時針方向翻滾，達到組織聯銷的目的，確保了組織在合閘方位不能合閘操作。
分閘操作進程：斷路器合閘后，分閘電磁鐵接到信號，鐵芯吸合，分閘脫扣器 19中的頂桿向上運動，使脫扣軸16翻滾，帶動頂桿18向上運動，頂動彎板26并帶動半軸25向反時針方向翻滾。半軸25與搖臂27解扣，在分閘繃簧的作用下，斷路器結束分閘操作。
