高壓戶內外真空斷路器作為一種新式開關，與以往的少油斷路器、磁吹斷路器等比較具有許多新奇的當?shù)?，特別是近年來，國外最新式斷路器的涌入和國內廠家不斷地推陳出新，使高壓戶內外真空斷路器結構方法等與以往的比較，發生了較大的改動。其實不論何種方法的真空斷路器，其根本作業原理均有相似之處，本文就高壓戶內外真空斷路器毛病問題進行了概括收拾并剖析，以使好像紛繁復雜的問題變得有章可循。
1、斷路器的功用模塊：
高壓戶內外真空斷路器作為電氣開關的功用應當有：
①準確無誤地合閘
②使開關可靠地堅持在合閘方位
③準確無誤地分閘
④使開關可靠地堅持在分閘方位
⑤正確履行操作程序和宣布切換信號（包含指示信號、控制信號和連鎖信號）在進行高壓戶內外真空斷路器結構剖析時，不論何種結構方法的斷路器均可將其操作系統分為控制、動力和傳動三部分

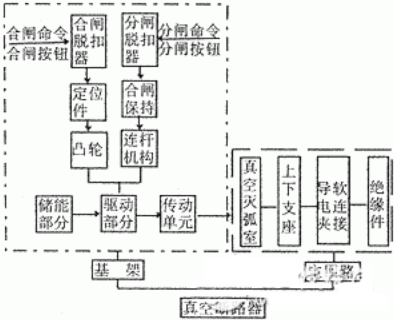

圖1是高壓戶內外真空斷路器結構原理示意圖
圖1高壓戶內外真空斷路器結構原理示意圖
在對一個斷路器進行結構剖析時，基架框內按功用結構模塊可劃分為以下幾個單元：
（1）斷路器的儲能安排單元：
該單元完畢儲能→合閘預備。
斷路器合閘動力不外乎兩方面：儲能彈簧或直流電磁安排。因?yàn)閺椈刹僮靼才趴墒鼓芰總鬟f取得最佳匹配，并使各種開斷電流規范的斷路器通用同一種操作安排（僅僅是選用不同的儲能彈簧），性能價格比最優。因此，國外較先進的斷路器幾乎全為彈簧操作安排。
（2）斷路器的驅動安排單元：
本單元的功用是合閘→合閘堅持（鎖扣）→完畢合閘動作；分閘→（脫扣）→完畢分閘動作。驅動安排單元首要由四連桿安排或五連桿安排組成。
（3） 斷路器的主傳動單元：
主傳動單元首要包含斷路器主傳動軸、絕緣推桿、調理頭、連板等。它是操作安排與真空滅弧室動導電桿之間動力傳輸?shù)臉蛄骸?/span>
（4） 斷路器的輔佐單元：
比如分、合閘按鈕，分、合狀況指示，輔佐開關，端子排及斷路器必備的連鎖設備等。
需求說明的是上述各功用單元并非截然分隔，而是相對獨立，如連鎖設備等。
